WORLD 5000
|
|
|

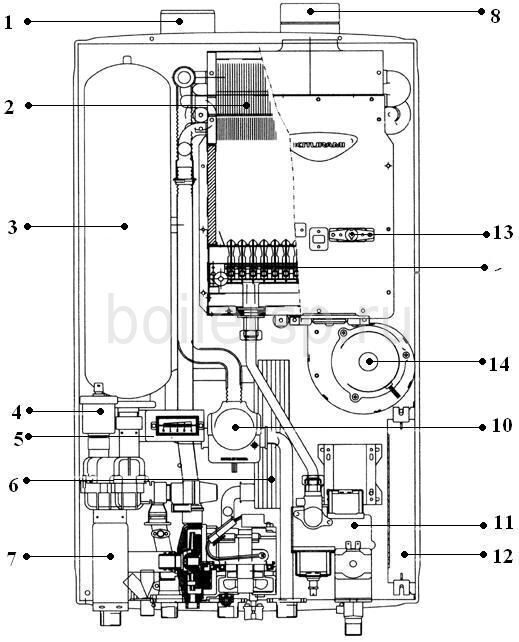

1. Воздухозабор
2. Теплообменник (первичный)
3. Расширительный бак
4. Воздушный клапан
5. Манометр
6. Теплообменник (вторичный)
7. Фильтр системы отопления и воздушно-водный сепаратор
8. Отверстие отвода продуктов сгорания
9. Горелка
10.Трёхходовой кран
11. Газовый клапан
12. Блок управления
13. Фотоэлемент контроля пламени
14. Вентилятор
|
|
1 - Лицевая панель
2 - Боковая панель
4 - Основной теплообменник в сборе
5 - Воздухозаборная труба
6 - Выхлопная труба
7 - Крепежная планка (верхн.)
8 - Крепежная планка (нижн.)
9 - Датчик температуры (перегрев)
10 - Датчик контроля температуры
11 - Уплотнение электрода розжига
12 - Электрод розжига
13 - Скоба крепления электрода розжига
14 - Окно визуального контроля пламени
15 - Фотоэлемент контроля пламени
|
16 - Газовый коллектор с форсунками
17 - Трансформатор розжига
18 - Турбина
19 - Газовый патрубок
20 - Верхний порт газового клапана
21 - Газовый клапан
22 - Нижний порт газового клапана
23 - Манометр
24 - Циркуляционный насос
25 - Расширительный бак
26 - Воздухоотводчик
27 - Воздушный клапан
28 - Гидроузел
29 - Датчик протока
|
30 - Вторичный теплообменник
31 - Предохранительный клапан
32 - Воздушно-водяной сепаратор
33 - 3-х ходовой клапан
34 - Привод 3-х ходового клапана
35 - Датчик температуры ГВС
36 - Датчик холодной воды ГВС
37 - Патрубок
38 - Блок управления
39 - Кабель питания
40 - Комнатный термостат
41 - Датчик протока ГВС
|
Коды ошибок
Код самодиагностики
|
Характер неисправности
|
| Электрическая вилка котла включена в электрическую розетку 220В/50Гц. При включении блока управления и нажатии на кнопку комнатного регулятора CTR-5700 - «ПИТАНИЕ», светодиоды на этих приборах не светятся, котел не включается. |
1) Нет напряжения в электрической сети. Проверить наличие напряжения на клеммах электрической розетки. Для этого подключите исправный бытовой прибор (настольную лампу).
2) Бытовой прибор не работает, необходимо обратиться к электрику, который обслуживает Ваш дом.
3) Напряжение в электрической сети есть, котел не работает. Необходимо вызвать специалиста сервисной службы, обслуживающий Ваш котел.
|
| Комнатный регулятор CTR-5700 работает в нормальном режиме, но приборы системы отопления холодные |
1) Нет циркуляции теплоносителя в системе отопления. Закрыта запорная арматура на выходе теплоносителя из котла в систему отопления, или на входе в котел. Проверить и открыть запорную арматуру на входе и (или) выходе котла теплоносителя в систему отопления. Проверить работу циркуляционного насоса.
2) Если циркуляционный насос не работает, или проблема осталась не решенной, необходимо вызвать специалиста сервисной службы, обслуживающий Ваш котел.
|
| 01/02/03 |
1) Нет розжига пламени. Топливо не поступает в горелку. Закрыта запорная арматура на топливопроводе котла. Открыть запорную арматуру. Выполнить перезапуск котла.
2) Нет розжига пламени. Проверить газовый фильтр. Если газовый фильтр не пропускает топливо, необходимо вызвать специалиста сервисной службы, обслуживающий Ваш котел.
3) После розжига происходит аварийное отключение автоматики котла. Проверить жалюзи и другие отверстия, отвечающие за свободный вход воздуха в горелку. Проверить свободный выход продуктов сгорания из котла в дымоход. При необходимости, устранить препятствия свободного доступа воздуха в горелку и свободного выхода продуктов сгорания из котла. Выполнить «перезапуск котла».
4) Если проблема осталась, необходимо вызвать специалиста сервисной службы, обслуживающий Ваш котел.
|
| 04 |
1) Сигнал датчика температуры воды не поступает на приборы котла (блок управления и комнатный терморегулятор CTR-5700). Неисправный датчик температуры воды, или нарушена электрическая цепь между датчиком и приборами котла.
2) Необходимо отключить котел и вызвать специалиста сервисной службы, обслуживающий Ваш котел.
|
| 14 |
1) Перебой в датчике температуры выхода ГВС. Соединение датчика с дефектом, датчик с дефектом.
2) Необходимо отключить котел и вызвать специалиста сервисной службы, обслуживающий Ваш котел.
|
| 34 |
1) Перебой в датчике температуры входа ГВС. Соединение датчика с дефектом, датчик с дефектом.
2) Необходимо отключить котел и вызвать специалиста сервисной службы, обслуживающий Ваш котел.
|
| 05 |
1) Сигнал датчика перегрева воды не поступает на приборы котла (блок управления и комнатный терморегулятор CTR-5700). Не исправный датчик перегрева воды, или нарушена электрическая цепь между датчиком и приборами котла.
2) Необходимо отключить котел и вызвать специалиста сервисной службы, обслуживающий Ваш котел.
|
| 07 |
1) Низкое или высокое количество оборотов вентилятора вследствие попадания в его корпус посторонних предметов.
2) Высокое количество оборотов вытяжного и воздушного вентилятора может быть вызвано сильным давлением ветра на дымовую трубу. Если это происходит часто, обратитесь к специалистам для корректировки положения дымовой трубы.
3) Следует удалить конденсат из участков изгибов дымовой трубы.
4) Необходимо отключить котел и вызвать специалиста сервисной службы, обслуживающий Ваш котел.
|
| 08 |
1) Комнатный регулятор CTR-5700 не обеспечивает стабильную связь с блоком управления котла. Длина проводов, соединяющих этот прибор с блоком управления котла, превышает рекомендуемую длину (более 10 ). Или на Комнатный регулятор CTR-5700 влияет генерация внешних источников, находящихся в непосредственной близости от прибора, или его проводов. Проверить устойчивость работы котла, отключив временно Комнатный регулятор CTR-5700. Если котел начал работать устойчиво, необходимо переставить Комнатный регулятор CTR-5700 на другое место, или определить источник генерации и устранить его влияние на прибор.
2) Необходимо вызвать специалиста сервисной службы, обслуживающий Ваш котел, если этот код продолжает высвечиваться на дисплее.
|
| 95 |
1) Уровень воды (теплоносителя) в котле ниже нормы. Проверить наличие воды (теплоносителя) в котле. Проверить утечку воды (теплоносителя) в системе отопления. Проверить в закрытой системе отопления давление воды (теплоносителя). Проверить исправное состояние воздушного автоматического клапана, установленного на трубопроводе подачи теплоносителя в систему отопления.
2) Если выполнение этих рекомендаций не восстановило работу котла, необходимо вызвать специалиста сервисной службы, обслуживающий Ваш котел.
|
| 96 |
1) Температура воды (теплоносителя) в котле выше допустимой нормы (92°С - 97°С). Работает циркуляционный насос в аварийном режиме. Необходимо дождаться понижения температуры воды (теплоносителя), выполнить перезапуск котла.
2) Если выполнение этих рекомендаций не восстановило работу котла, необходимо вызвать специалиста сервисной службы, обслуживающий Ваш котел.
|
| 97 |
1) Утечка природного газа в районе горелки котла. Закрыть газовый кран перед котлом.
2) Вызвать специалиста сервисной службы, обслуживающий Ваш котел
|
Характер остановки котла. Устранение причины остановки котла.
Характер остановки котла
|
Устранение причин остановки котла
|
| Не светится светодиод "Сеть" на блоке управления |
1) Отсутствует электропитание. Проверить контрольной лампой наличие электропитания в розетке.
2) Проверить предохранитель на трансформаторе зажигания.
|
| Светится светодиод "Низкий уровень воды" на блоке управления |
1) В котле нет воды, или уровень воды ниже нормы.
2) Отсутствует контакт на красном проводе датчика низкого уровня воды, или на черном проводе корпуса котла.
|
| Светится светодиод "Перегрев" на блоке управления |
1) Нарушен порядок побуждения теплоносителя в системе отопления.
2) Неправильно отрегулирована запорная арматура на трубопроводе системы отопления.
3) Сетчатый фильтр не пропускает теплоноситель.
4) Не работает циркуляционный насос.
|
| Светится светодиод "Безопасность" на блоке управления |
1) Газ не поступает на горелку, или очень низкое давление газа.
2) Необходимо убедиться, что газовый кран находится в положении "Открыто".
|
| Насос работает длительное время, больше обычного. На блоке управления постоянно светится один из светодиодов, показывающих температуру воды в котле. |
1) Нарушен порядок побуждения теплоносителя в системе отопления.
2) В системе отопления имеются воздушные пробки.
|
| Горелка работает, но котел нагревается более длительное время, чем обычно. |
1) Резко понизилось давление газа.
2) Засорился газовый фильтр.
|
| Горелка включается, слышен характерный звук вибрации. При работе звук вибрации пропадает. |
1) Сечение дымохода не обеспечивает нормальный выход продуктов сгорания.
|
| После некоторого периода эксплуатации заметно снизилась эффективность работы котла, как в режиме отопления, так и в режиме горячего водоснабжения |
1) Внутренняя поверхность теплообменника покрылась налетом от некачественной воды, или от грязи системы отопления. Необходима химическая очистка теплообменника котла, первого и второго контуров.
|
