Запчасти и инструкции для BAXI MAIN



  MAIN инструкция по монтажу и эксплуатации 2 911 KB PDF скачать1
  MAIN каталог запчастей (2007) 1 042 KB PDF скачать1
  MAIN каталог запчастей 91 KB Excel скачать1

MAIN выборочный он-лайн каталог запчастей

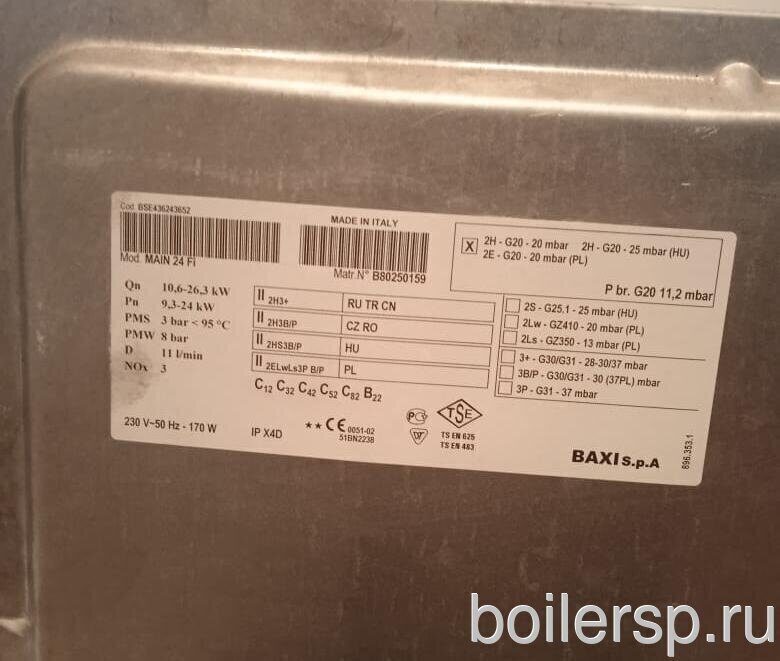

BAXI MAIN


MAIN

№ Pos. Описание Коды/
Code

MAIN
180 Fi
коды:
BSA
436183410
436183411


 MAIN
24 i
коды:
BSB
432243650
432243651
 		 MAIN
24 Fi
коды:
BSB
436243650
436243651
436243652
2 левая панель в сборе 5663680 X   X
2 левая панель в сборе 5668310   X
3 правая панель в сборе 5663670 X   X
3 правая панель в сборе 5668300   X
4 передняя панель в сборе 5113850 X X X
5 верхняя крепежная рейка 5113790 X X X
8 трубка пневмореле 5408080 X   X
9 ограничитель забора воздуха 5116550 X   X
9 ограничитель забора воздуха 5115170 X   X
10 фланец дымоотводного устройства 5409450 X   X
12 заглушка отверстия всасывания воздуха 5108690 X   X
13 кольцевая прокладка 5407400 X   X
15 зажимное кольцо  5664050 X   X
18 устройство Вентури 5407050 X   X
18 устройство Вентури 5409580 X   X
21 прокладка 5402050 X X X
22 вентилятор 5682150 X   X
22 вентилятор 5663810 X   X
23 пневмореле 5663820 X   X
24 трубка компенсации 5407930 X   X
25 коллектор в сборке 5113810 X   X
27 элемент камеры сгорания 5668290   X
27 элемент камеры сгорания 5663650 X   X
27 элемент камеры сгорания 5685090 X   X
28 боковая термоизоляционная панель  5213210 X   X
28 боковая термоизоляционная панель  5213220   X
28 боковая термоизоляционная панель  5212210 X   X
28 боковая термоизоляционная панель  5212510   X
29 задняя термоизоляционная панель 5213280 X X X
29 задняя термоизоляционная панель 5212220 X X X
30 передняя термоизоляционная панель 5213370 X   X
30 передняя термоизоляционная панель 5213380   X
30 передняя термоизоляционная панель 5212260 X   X
30 передняя термоизоляционная панель 5212540   X
31 передняя крышка термоизоляционной панели 5113820 X   X
31 передняя крышка термоизоляционной панели 5114290   X
32 битермический теплообменник  с кольцевыми прокладками 616170 X X X
32 битермический теплообменник  5663720 X X X
33 тороидальная прокладка 5403130 X X X
34 крепежные клипсы теплообменника 5113650 X X X
35 расширительный бак 5663880 X   X
35 расширительный бак 5668370   X
37 изоляционная панель 5663830 X   X
38 прокладка глазка контроля пламени 5401610 X   X
39 стекло глазка контроля пламени 5203930 X   X
40 рамка глазка контроля пламени 5103360 X   X
41 горелка в сборе 5663710 X X X
43 рампа подачи газа с инжекторами 612960     X
43 рампа подачи газа с инжекторами 615260 X X
44 комплект инжекторов для сжиженного газа 5666390 X X X
44 комплект инжекторов для природного газа 5666400     X
44 комплект инжекторов для природного газа 5669460 X X
45 прокладка рампы подачи газа 5407940 X X X
46 фланец с прокладкой рампы подачи газа в сборе 5211030 X X X
47 прокладка рампы подачи газа 5404760 X   X
49 колпачок фланца дымохода 5409520 X   X
59 кабель электрода зажигания 8419050 X X X
61 изоляционный колпачок электрода 5407830 X X X
62 штуцер компенсационной трубки 5409570 X   X
63 электрод зажигания (или контроля пламени) 8422570 X X X
70 трубка соединительная в сборе 5663730 X   X
70 трубка соединительная в сборе 5668320   X
72 циркуляционный насос  5655200 X X X
73 автоматический воздухоотводчик 607290 X X X
74 тороидальная прокладка 5406360 X X X
80 гидравлический узел подачи 5212240 X X X
90 кран наполнения системы в сборе G1/4 5667980 X X X
90 кран наполнения системы в сборе G1/4 5663780     X
91 кран слива 5652030 X X X
92 гидравлический предохранительный клапан 3 бар 9951170 X X X
131 датчик температуры (NTC)   (погружной) 8434820 X X X
132 прокладка датчика температуры (NTC) 5402830 X X X
135 предельный термостат 105 С 9950760 X X X
137 газовая трубка (для газ. клапана HONEYWELL) 5669650 X   X
137 газовая трубка (для газ. клапана HONEYWELL) 5670420   X
137 газовая трубка (для газ. клапана SIT) 5663690     X
137 газовая трубка (для газ. клапана SIT) 5668360   X
138 тороидальная прокладка 22,22х2,62 5402010 X X X
140 газовый клапан (HONEYWELL VK4105M 5033) 5665220 X X X
140 газовый клапан (SIT 845063 SIGMA) 5658830 X X X
147 соединительная панель 5668500 X X X
151 кожух электрической коробки 5409550 X X X
152 панель управления 5663890 X X X
152 панель управления 5668390   X
154 электронная плата (SIT) 5663840     X
154 электронная плата (SIT) 5668020 X X X
154 электронная плата (Honeywell) 5669660 X X X
154 электронная плата (PCB HONEYWELL) 5685480 X X X
162 крышка панели управления 5665020     X
162 крышка панели управления 5668410   X
162 крышка панели управления 5670840 X
166 блок клеммной коробки 8421590 X X X
167 держатель плавкого предохранителя 5405340 X X X
168 плавкий предохранитель (2 А- 250 В) 9950580 X X X
169 манометр 9951650 X X X
169 манометр 9951330 X X X
174 ручка 5409540 X X X
182 трубка холодной воды в сборе 5668330 X X X
182 трубка холодной воды в сборе 5663800 X   X
191 прокладка G. 1/2 12x18x2 5408970 X X X
192 прокладка G. 3/4 17x24x2 5404650 X X X
231 штуцер для анализа продуктов сгорания 5409480 X   X
241 вытяжной колпак в сборе 5668420   X
242 предохр. термостат отходящих газов 70 С (датчик тяги) 600870   X
290 модулятор в сборе VK4105M 5665230 X X X
310 датчик потока ГВС  5663770 X X X
314 кабель датчика пламени 8418870 X X X
340 предохранительный прессостат системы отопления 9951690 X X X
340 предохранительный прессостат системы отопления 5663750 X X X
371 трубка слива 5667990     X
371 трубка слива 5663790     X
423 подсоединительный патрубок (газ. клапан HONEYWELL) 5210410 X X X
472 трубка выхода системы ГВС из котла 5663760 X   X
472 трубка выхода системы ГВС из котла 5668350   X
511 кольцевая прокладка 17,86х2,62 5404600 X X X
519 неоновое стекло индикатора 5407780 X X X
525 устройство зажигания (HONEYWELL) 8510910 X X X
525 устройство зажигания NAC-SIT 0504014 8419060 X X X
626 пружина датчика тяги 5114370   X
683 прокладка 5408810 X   X
684 трубка 5663740 X   X
684 трубка 5668340   X
686 обратный клапан/бай-пасс 5663020 X X X
691 прокладка 9X4X3 5410320 X X X
692 клипсы теплообменника 5114360   X
693 защитная накладка панели управления 5114350   X
999 проводка: кабель питания 8414620 X X X
9999 проводка заземления 8419080 X X X
9999 проводка электропитания 8510760   X
9999 проводка электропитания 8510340 X   X
9999 проводка (низковольтная электропроводка) 8510350 X   X
9999 проводка электропитания 8510740   X
9999 проводка (низковольтная электропроводка) 8510750   X
